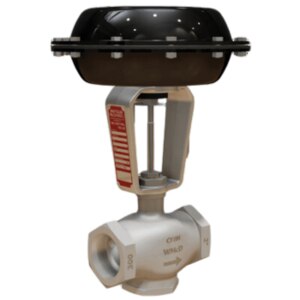

HB1000F-16N-PA100

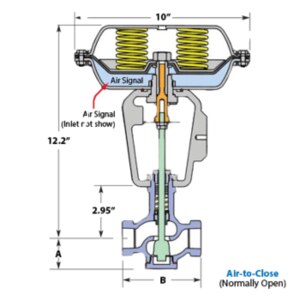

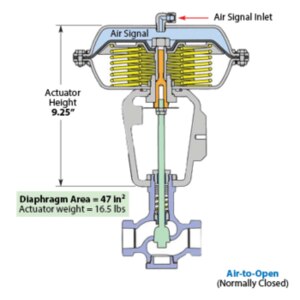

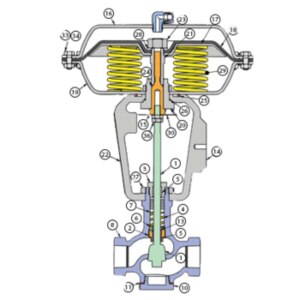

THE HB SERIES STAINLESS STEEL 2-WAY CONTROL VALVES ARE MADE TO WITHSTAND THE RIGOROUS NATURE OF STEAM SERVICE AND ARE COMPATIBLE WITH AIR AND WATER AS WELL. THESE STAINLESS STEEL VALVES ARE A COST-EFFECTIVE ALTERNATIVE WHEN COMPARED TO VALVES WITH BRONZE, CAST IRON OR CAST STEEL BODIES. THE STANDARD CONFIGURATION HAS AN EQUAL PERCENTAGE FLOW CHARACTERISTIC WITH METAL-TO-METAL SEATING, SPRING-LOADED TEFLON V-RING STEM PACKING AND PNEUMATIC ACTUATOR. THE PNEUMATIC ACTUATOR IS CONTROLLED BY A 3-15 PSIG STANDARD INSTRUMENT AIR SIGNAL THAT WILL MODULATE THE POSITION OF THE VALVE. THE ACTUATOR CAN BE SPECIFIED TO OPERATE THE VALVE FOR EITHER AIR-TO-OPEN (NORMALLY CLOSED) OR AIR-TO-CLOSE (NORMALLY OPEN), BUT CAN ALSO BE RE-CONFIGURED IN THE FIELD IF NEEDED. ENSURE THE MAXIMUM CLOSE-OFF PRESURE OF THE VALVE EXCEEDS THE INLET PRESSURE. THIS IS NECESSARY TO GUARANTEE THE VALVE ASSEMBLY WILL OVERCOME THE FORCES GENERATED IN THE VALVE BODY FROM THE FLUID PRESSURE, ALLOWING THE VALVE TO OPEN AND CLOSE PROPERLY AND COMPLETELY. SEE THE CHART ON THE NEXT PAGE FOR CLOSE-OFF PRESSURES AND CV VALUES FOR EACH VALVE BODY SIZE. SELECT THE PROPER VALVE SIZE BASED ON CV VALUES, CONNECTION, SIZE AND TYPE.
Technical Specification |
Size | 1 1/2" |
Connection | NPT |
Max. Operating Pressure (psig) | 170 |
Weight (lbs) | 24 |
Actuator Type | Air-to-Open |
Valve Port | Full Port |
Trim Style | EP |
Seat Type | SS (IV) |
Control Signal | 3-15 PSIG |
Packing | Teflon |
Material Specification |
Body | 420F SS |
